Remontage de l'embrayage








Cliquez sur les images pour les agrandir.

repose de l'embrayage :les 6 vis du mécanisme ne sont pas serrés pour centrer parfaitement le disque en donnant un mouvement angulaire

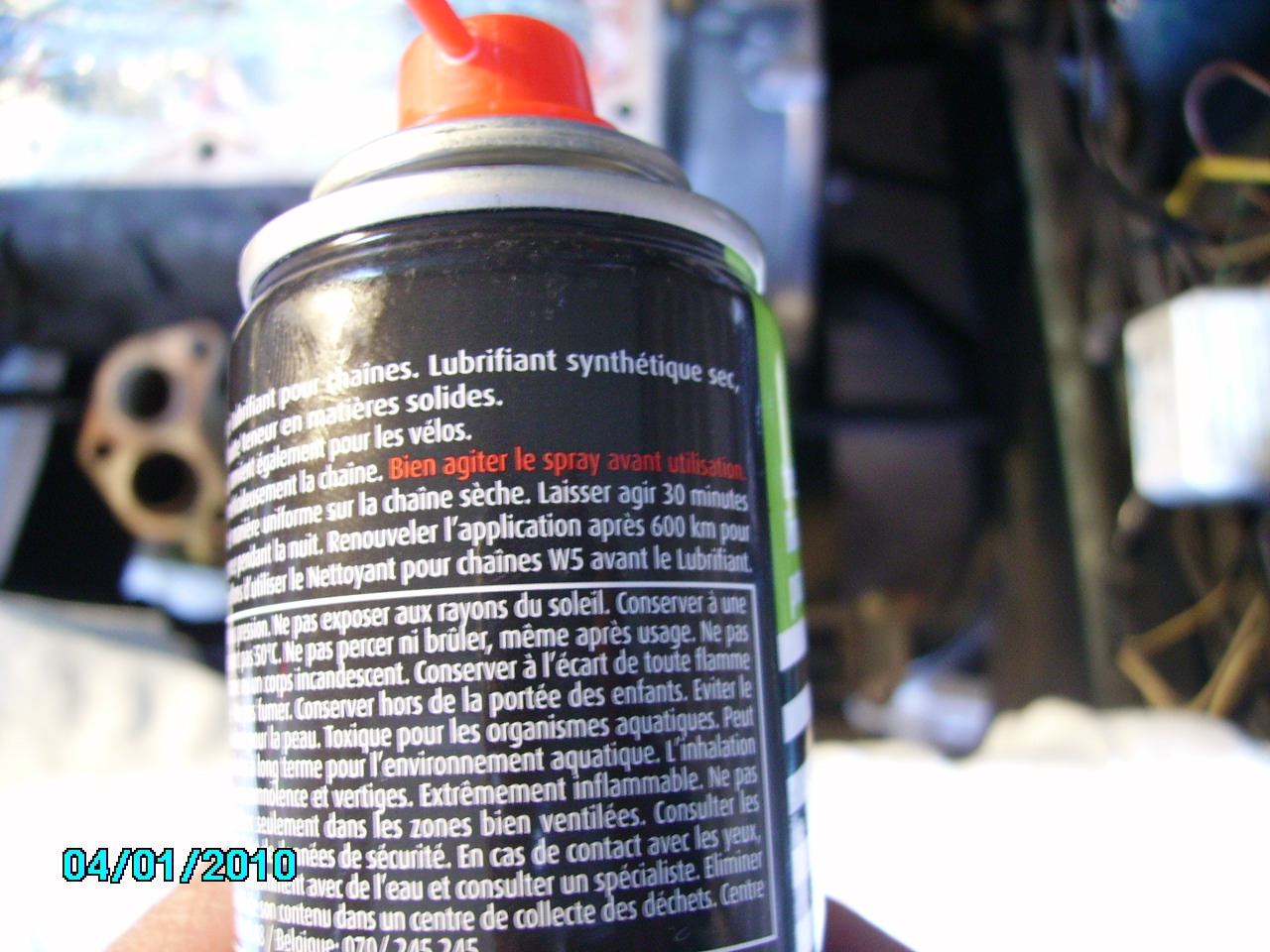

voici le vernis de glissement (lubrifiant de chaines de vélo -W5- de chez Lidl) ou lubrifiant sec à particules solides qui est identique au Molykote 321 R qui est préconisé dans les RTA

ce vernis est appliqué sur les cannelures du pignon et sur le cone polygon avant montage





remontage de l' embrayage





pose de la poulie en serrant légèrement pour finir la mise en place du mécanisme



vu que le disque est centré on peut serrer les 6 vis du mécanisme puis déposer la poulie

graissage (graisse tous usages)de la rainure du polygon

pose de la butée avec graissage des portées des appuis de fourchette, pose du couvercle/fourchette et de la poulie

pose du démarreur et du récepteur de débrayage;et l'équipage mobile tourne à la main
